Мацератор. Проточный измельчитель

Мацератор BIO-IM с интегрированным сепаратором для отделения тяжелых и крупных твердых включений, обеспечивает надежную защиту насосов  и нагнетательного оборудования от вредных твердых частиц и включений часто встречающихся в осадке сточных вод.

BIO-IM измельчает плавучие твердые частицы до определенного размера и удаляет тяжелые материалы (например, камни и металлические частицы) из потока жидкости  благодаря силе гравитации. Измельчитель BIO-IM устанавливают  перед насосом, ременным фильтр-прессом, центрифугой или другим устройством для откачки воды, чтобы защитить их от повреждения твердыми частицами. Из-за того, что жидкости и суспензии становятся более гомогенными и жидкими, для их перекачки  требуется меньшая мощность насосов и мешалок.

Характеристики

— Автоматический режим 24/7. Мацератор работает в автоматическом режиме, без перерывов на чистку и другие работы по обслуживанию.

— Надежная защита. Оборудование находящиеся за мацератором надежно защищено от попадания твердых предметов и связанных с этим поломок.

— Беспрерывная работа. Мацератор обеспечивает беспрерывную работу систем навозоудаления на фермах, очистных сооружений и биогазовых станций.

— Экономия на оборудовании. При включении мацератора в начало технологической цепочки, возможно использование в дальнейшем насосов (и другого оборудования) меньшей мощности, без дополнительных режущих элементов и т.д.

— Рабочий диапазон pH жидкости составляет весь спектр, это и  <7 (кислая),  и = 7 (нейтральная) и > 7 (щелочная).

— Температура жидкости – от 0°C. до 80°C.

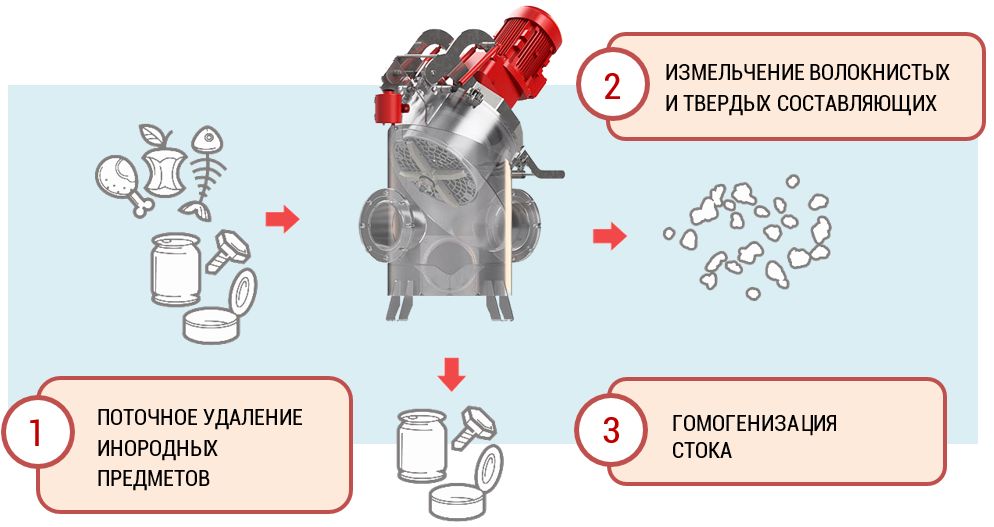

3 в 1: Эффективное решение сразу трёх задач

Эффективное решение задач

Принцип работы

Перекачиваемое вещество течет через измельчитель BIO-IM постоянно. Чужеродные тела (камни, металлические предметы и т.п.) отделяются за счет своего размера и веса (падают на дно) и позднее могут быть легко удалены через отверстие очистки. Все остальные плавающие материалы (ткани, волосы, кости, дерево) вместе с потоком жидкости попадают на режущую решетку и измельчаются с помощью вращающихся самозатачивающихся ножей, жидкость при этом дополнительно гомогенизируется.

Защита от инородных тел

Важная функция BIO-IM — защита от инородных тел с помощью эффективного сепарирования тяжелых включений. Камни или металлические части, которые не могут быть измельчены, отделяются из потока и направляются в приемник отходов. В результате насосы, трубопроводы и компоненты системы надежно защищены от повреждений инородными телами. BIO-IM надежно удаляет из всех трубопроводов инородные тела, предотвращает засорения и блокировки, обеспечивает  бесперебойную работу насосных систем.

Работа мацератора BIO-IM - попадание тяжелых предметов в мацератор Работа мацератора BIO-IM - отделение тяжелых предметов и плавающих веществ Работа мацератора BIO-IM - Тяжеетые посторонные предметы попадают в ловушку, взвешенные вещества транспортируются далее на сито

Тяжелые посторонние предметы



ТЯЖЕЛЫЕ ПОСТОРОННИЕ ПРЕДМЕТЫ.  Осаждаются на дне, впоследствии они легко удаляются через специальный люк для очистки.



Плавающие тела



ПЛАВАЮЩИЕ ТЕЛА. Поднимаются с потоком на режущий экран, где измельчаются вращающимися лезвиями.



Сток непрерывно поступает в зону разделения.

ТЯЖЕЛЫЕ ПОСТОРОННИЕ ПРЕДМЕТЫ (металлические элементы, камни и другие) под действием силы тяжести и оседают на дне камеры, нижняя часть которой служит ловушкой. Осевшие тяжелые и посторонние предметы впоследствии можно легко удалить через очистительный фланец.

ВСЕ ПЛАВАЮЩИЕ И ВЗВЕШЕННЫЕ ВЕЩЕСТВА (волокнистое вещество, древесина, трава, солома и т.д.) транспортируются потоком на сито для резки и размягчаются самозатачивающимися режущими лезвиями.

В ходе процесса материал также гомогенизируется.

Технология измельчения

Продуманная геометрия измельчающей решетки и инновационная регулировка ножей обеспечивают надежное измельчение и чрезвычайно равномерную порезку.  Из жидкости с  крупными твердыми материалами получается гомогенное вещество для беспроблемной перекачки  любых веществ и дает возможность применения в пищевой промышленности, на бойнях при измельчении мясожировых отходов и субпродуктов, на биогазовых установках, а также во всех областях, где важно иметь суспензию со стабильной консистенцией. BIO-IM надежно измельчает волосы и  промышленные волокна.

Конструкция ножей и ротора

Быстросъемные ножи из износостойкой мартенситной нержавеющей стали автоматически придавливаются к измельчающей решетке BIO-IM. Благодаря продуманной системе крепления ножей в роторе, обеспечивается постоянный контакт по всей длине ножей. Оптимизированная компоновка в сочетании с постоянным контактом между ножами и измельчающей решеткой гарантирует движение без вибрации, а также максимальную эффективность и рентабельность.

Мощность и надежность: Использование лезвий до полного износа и автоматическое устранение засоров

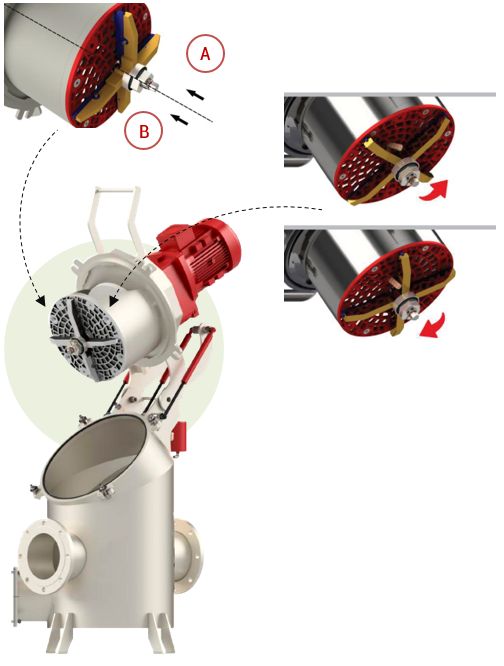

Принцип работы ножей и ротора

Режущие лезвия рассчитаны на длительную эксплуатацию. Если лезвия со временем изнашиваются, положение ножевого механизма можно легко отрегулировать. Таким образом, лезвия можно использовать до полного износа без влияния на характеристики.

А – новое лезвие

B –  близкое к полному износу

Система диагностирует блокировку посторонним предметом и автоматически включает режим реверса для ее устранения.

Процесс повторяется до тех пор, пока блокирующий материал не будет удален.

Простота в обслуживании

BIO-IM сконструирован неприхотливым и простым в обслуживании. Все изнашиваемые детали легко доступны, их можно заменить несколькими простыми движениями.











Модельный ряд

Модельный ряд мацераторов BIO - IM

Модель BIO — IM3 BIO — IM5 BIO — IM10
Мощность двигателя, кВт 2,2 3 5,5
Напряжение и частота, В/Гц 400/50
183 257 273
Частота вращения, об/мин 180 300 600
Максимальное давление, бар 2
Размеры измельчаемых частиц, мм 4 … 28 4 … 30 4 … 38
Объем уловителя, л 40 85 140
Входное и выходное фланцевые соединения, мм 125 150 200
Выход для очистки, мм 125 150 200
Материал Нержавеющая сталь AISI 304

Габаритные размеры

A (мм) B (мм) C (мм) H (мм) I (мм) G (мм) F (мм) E (мм)
BIO-IM3 541 1483 917 486 546 374 923 1150
BIO-IM5 646 1635 1152 578 566 464 1039 1271
BIO-IM10 769 2077 1171 681 840 566 1109 1435

Габаритные размеры мацератора BIO - IM
